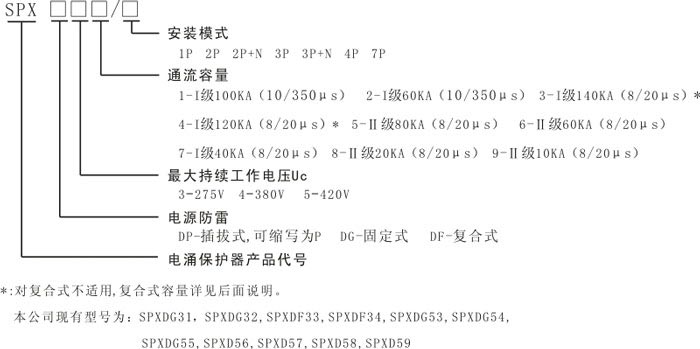

1、產品型號及含義

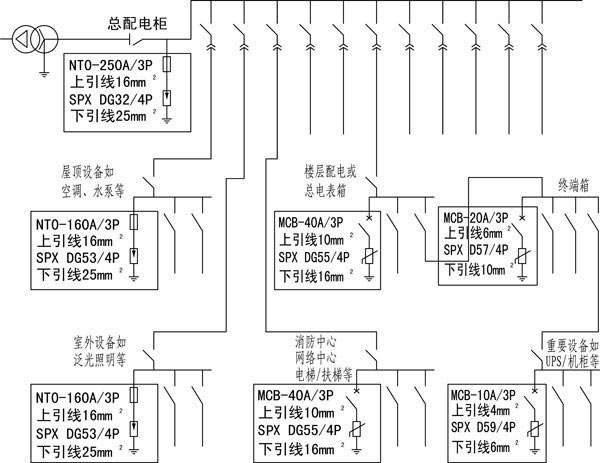

2、SPX低壓配電系統電涌保護器快速選型
注:
◆以上產品選型以TN-S接地系統為例，其它接地系統請參考。如：TN-C-S系統中第一級保護SPD應選3P的產品，Tt接地系統中各級保護可選3P+N的產品。
◆后備保護對于第一級保護推薦使用快速熔斷器，其開斷電流一般不應小于該處的預計短路電流，以50KA為宜，第二級以后的后備保護推薦使用斷路器，其開斷電流以10KA為宜。
變電所、超高層建筑、大型工廠、大型計算機中心、機場、火車樞紐站、五星級賓館、大型港口等屬于公共建筑物一欄,其總配電柜安裝第一級SPD(SPXDG32),屋頂室外設備安裝第一級SPD(SPXDG53);樓層配電柜等安裝第二級SPD(SPXDG55);終端箱安裝第三級SPD(SPXD57);若有重點需要保護的設備其前端可安裝SPD(SPXD59)。
四星級賓館、10層以上的高層建筑或者住宅小區屬于高檔住宅一欄,其總配電柜安裝第一級SPD(SPXDG53),屋頂室外設備安裝第一級SPD(SPXDG54);樓層配電柜等安裝第二級SPD(SPXDG55);終端箱安裝第三級SPD(SPXD58)。
三星級以下賓館、6層左右的住宅小區屬于多層住宅一欄，其小區總配電柜安裝第一級SPD(SPXDG54),樓層配電柜等安裝第二級SPD(SPXD56);終端箱安裝第三級SPD(SPXD58)。

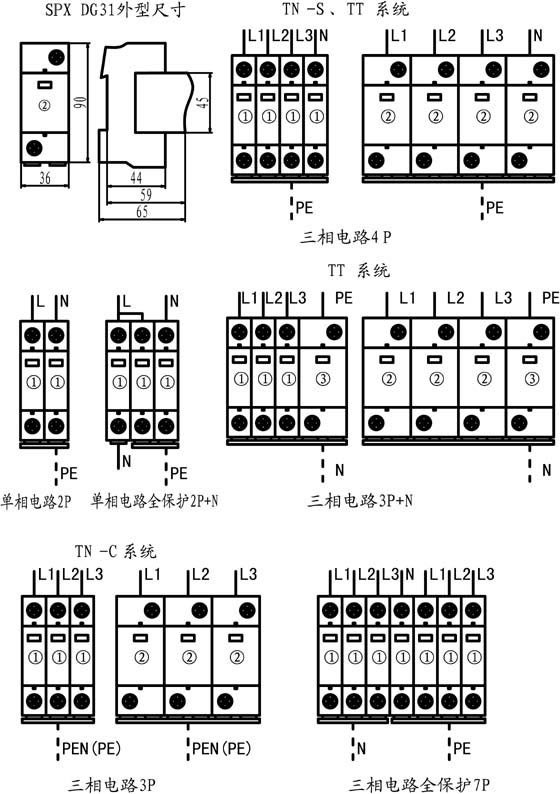

3、外形尺寸 接線方式
|
